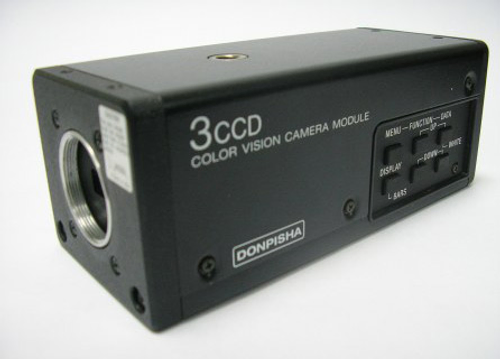

XC-003 1-3" EIA 攝影機

彩色 - 3CCD類比式攝影機
　
完全採用先進式Hyper HAD感測器，確保色彩真實性與低失真度，同時提供不同輸出標準，如：NTSC/PAL、S-Video、RGB、漸進式RGB及LVDS訊號。內建DSP處理器，可經由RS-232介面，遠端設定攝影機內建參數。

FAQ:3CCD系列
1.使用JAI's M77/M90 RGB型CCD時，發現影像色彩明顯偏藍色(Blue)，是否正常？
2.請問選用M70/M77或M90等攝影機時，我必須搭配那種影像卡，才能發揮攝影機的功能？
3.訂購時，要注意那些事項？選購品？
4.請問選擇RGB型攝影機，進行彩色影像處理或視覺檢測，在輔助光源上，必須注意那些條件？


1.使用JAI's M77/M90 RGB型CCD時，發現影像色彩明顯偏藍色(Blue)，是否正常？
Ans:
M77/M90彩色RGB攝影機出廠設定值，其色溫大約在3600ºK左右，因而會讓影像呈現上述情況，但這項初始設定值比較符合實際自然光譜，其灰階或亮度的感光與轉換接近線性，通常使用於數位彩色影像分析與處理。當然，你亦可改變其色溫為4500或5600ºK，或配合白色LED及高週波螢光燈源(Kyoto Denkiki's)，其輸出影像顏色就會趨近〝真實〞

2.請問選用M70/M77或M90等攝影機時，我必須搭配那種影像卡，才能發揮攝影機的功能？
Ans:
為了配合攝影機輸出之RGB分離式訊號，選購時必須選擇具備RGB輸入功能的影像卡，譬如Matrox's MeteorⅡ/MC或Orion、Coreco's Bandit-Ⅱ RGB或Viper-RGB影像卡。

3.訂購時，要注意那些事項？選購品？
Ans:
標準配備包括機身，說明手冊及背板(tripod adapter)、6S或12S hirose接頭，或簡易型電源供應均屬選購品。同時9-pin D-type RGB、Sync輸出線則依客戶需求而決定是否另行選購。有關鏡頭及影像卡部份，則可以參考Myutron、Matrox或Coreco產品。

4.請問選擇RGB型攝影機，進行彩色影像處理或視覺檢測，在輔助光源上，必須注意那些條件？
Ans:
一般而言，RGB分離式的彩色攝影機，都可以利用手調整或透過RS-232C，來設定相關參數，包括RGB的增益，色溫及白平衡，但最好在光源的搭配上，選用高色溫的輔助源，例如高週波螢光燈、白光LED，比較能取得最佳的顏色判別效果。
